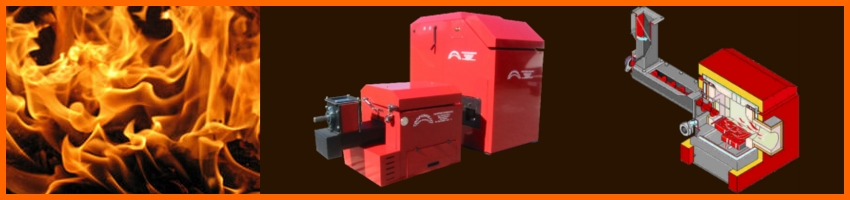

Heizkessel und Hochtemperaturbrenner bilden eine Einheit
Dieses beständige und komfortable Heizsystem ist jeder Krise gewachsen.

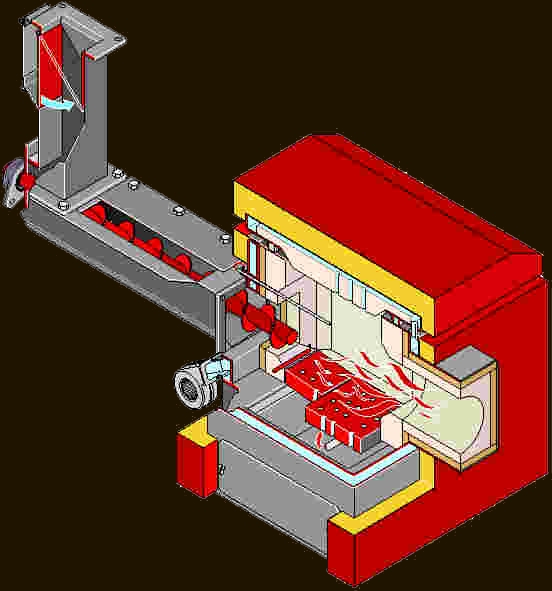

Im robusten Hochtemperaturbrenner verbrennen die Hackschnitzel unter Zuführung von Vorgewärmter Primär – und Sekundärluft bei Temperaturen von 1.200 Grad. Der Mantel aus hochwertigem Feuerzement bewirkt die Speicher der Hitze und sorgt für besten Wirkungsgrad der Anlage.
Die Abstrahlung nach außen wird mit der mehrlagigen Isolierschicht auf ein Minimum reduziert. Automatische Zündung und Entaschung bieten beim Hochtemperaturbrenner höchsten Komfort.
Da bereits im Hochtemperaturbrenner die Verbrennung der Hackschnitzel stattfindet, treten wesentlich weniger Verschleißerscheinungen am Heizkessel auf als bei anderen Systemen. Ein wartungsfreier Betrieb ist daher über lange Zeit möglich. Vom Hoch-temperaturbrenner aus brennt die Flamme in den Heizkessel, wo der Austausch der Wärme erfolgt. Der Kessel bleibt sauber und kann auch ohne
Umstellung jederzeit von Hand aus mit Stückholz betrieben werden.

| Technische Daten |
| |
| Hackschnitzelheizung Typ ATV |
| bestehend aus Heizkessel und Hochtemperaturbrenner |
| Brennstoff: Energiehackgut G 30 W 20 ÖNORM M7133 |
| |
|
|
|
|
|
| Heizkessel - Wärmetauscher |
|
|
|
|
|
| Nennheizleistung |
30 KW |
40 KW |
50 KW |
60 KW |
76 KW |
| Heizkessel |
|
|
|
|
|
| Breite |
63 cm |
77 cm |
77 cm |
77 cm |
77 cm |
| Tiefe |
88 cm |
88 cm |
88 cm |
101 cm |
101 cm |
| Höhe |
98 cm |
108 cm |
108 cm |
123 cm |
123 cm |
| Gewicht |
450 kg |
540 kg |
560 kg |
640 kg |
660 kg |
| Vor-und Rücklauf |
5/4" |
5/4" |
5/4" |
6/4" |
6/4" |
| Rauchrohranschluss |
18 Ø |
18 Ø |
18 Ø |
22 Ø |
22 Ø |
| Betriebstemperatur |
90°C |
90°C |
90°C |
90°C |
90°C |
| Betriebsdruck |
2,5 bar |
2,5 bar |
2,5 bar |
2,5 bar |
2,5 bar |
| |
|
|
|
|
|
| |
|
|
|
|
|
| Hochtemperaturbrenner 30 KW bis 76 KW |
| Breite |
99 cm |
99 cm |
99 cm |
99 cm |
99 cm |
| Tiefe |
70 cm |
70 cm |
70 cm |
70 cm |
70 cm |
| Höhe |
84 cm |
84 cm |
84 cm |
84 cm |
84 cm |
| |
|
|
|
|
|
| E-Anschluss |
|
|
|
|
|
| Spannung V |
230 + 380 |
230 + 380 |
230 + 380 |
230 + 380 |
230 + 380 |
| A |
16 |
16 |
16 |
16 |
16 |
| KW |
3,5 KW |
3,5 KW |
3,5 KW |
3,5 KW |
3,5 KW |
